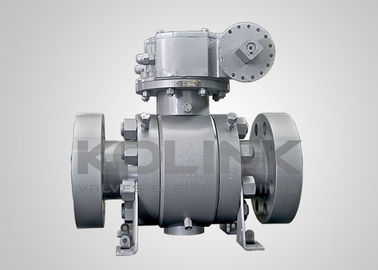

2 - 48 inç Yüksek Basınçlı Top Valfi Kalıp Çelik PEEK Koltuğu Sınıf 2500 PN420

2 - 48 inç Yüksek Basınçlı Top Valfi Kalıp Çelik PEEK Koltuğu Sınıf 2500 PN420

Yüksek Basınçlı Top Valfları

Yüksek basınçlı top valfi, ANSI Sınıf 2500'e (420 bar / 6000 psi) kadar bir tasarım basıncı ile dayanıklılık ve güvenilirlik için özel olarak inşa edilmiştir.Yüksek basınç serisi, dövme veya yuvarlama çubuk malzemesinden yapılmıştır, bu da en yüksek nominal çalışma basıncı altında, dökümün doğal kusuru olmadan yeterli sertliği ve dayanıklılığı sağlayabilir.Ayrı gövdenin standart duvar kalınlığı ve yüksek dayanıklılıklı bağlama boğazlarının uyarlanması, valf bakımı için uygundur ve borunun gerginliğine dayanmak için yeterlidir..

Yüksek basınçlı küre valfi, petrol ve gaz, açık deniz sondaj platformu, petrokimya ve enerji endüstrilerindeki en zorlu uygulamalarda güvenilir performans sağlar.

Trunnion takılı küre valfi, orta basınç altında hareket edebilen iki yüzen koltukla tasarlanmıştır.Koltuk ön yükleme yayları, iki yüzen koltukun top yüzeyini sıkıca bağlamasını sağlamak için yerleştirilmiştir.Top, üst ve alt trunnionlarla sabitlenir, bu nedenle valf kapalı pozisyondayken koltuk halkaları çok fazla akış basıncı kuvveti sağlamaz.orta basınç ön koltuğu topu itmektedir, kabarcık sıkı bir mühür oluşturur.

Trunnion Montajlı Top Valflarının Özellikleri:
Düşük çalışma tork için trunnion monte top
Yüzen yaylı koltuk
Çift Blok ve Kanama (DBB)
Beden bölünmüş, son giriş.
2 parçalı veya 3 parçalı gövde
Domuz yakalama operasyonu için tam liman
API 607'ye göre yangın güvenliği
Antistatik cihaz
Patlama karşıtı sap

Acil durum mühürleme cihazı

Valfın orta boşluğunda otomatik basınç indirme
Döviz çalışması veya aktüatör kullanılabilir

ISO 5211'e göre seçmeli doğrudan montaj

İsteğe bağlı kilitleme cihazı

İsteğe bağlı kök genişlemesi

Trunnion Montajlı Top Valfları için Uygulanabilir Standartlar:

a) Tasarım ve Üretim: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Yangın güvenliği: API 607, API 6FA
c) Yüz yüze: API B16.10, API 6D, EN 558, DIN 3202
d) Son Bağlantı: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Test ve Denetim: API 6D, EN 12266, API 598
