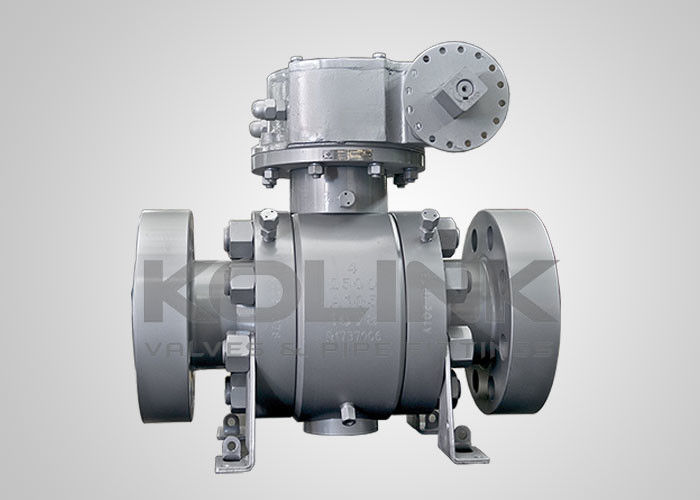

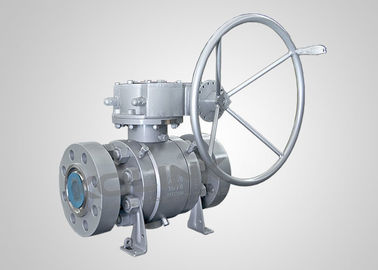

2-36 Inch Trunnion Mounted Ball Valve Sınıf 150-2500 PN 16-420

2 - 48 inç yüksek basınçlı bilyalı valf dövme çelik peek koltuk sınıfı 2500 pn420

Yüksek basınçlı top vanaları

Yüksek basınçlı bilyalı valf, ANSI sınıfı 2500'e (420 bar / 6000 psi) kadar tasarım basıncı ile dayanıklılık ve güvenilirlik için özel olarak üretilmiştir. Standart olarak, yüksek basınç serisi dövme veya haddelenmiş çubuk malzemeden yapılır, bu da dökümün doğal kusuru olmadan maksimum nominal çalışma basıncı altında yeterli sertlik ve mukavemetten emin olabilir. Ayrı gövdenin standart duvar kalınlığı ve yüksek mukavemetli kravat cıvatalarının adaptasyonu, valf bakımı için uygundur ve borunun stresini taşımak için yeterlidir.

Yüksek basınçlı bilyalı valf, petrol ve gaz, açık deniz sondaj platformu, petrokimya ve güç endüstrilerindeki en zorlu uygulamalarda güvenilir bir performans sunar.

Trunnion monte edilmiş bilyalı valf, ortam basıncı altında hareket edebilen iki yüzer koltuk ile tasarlanmıştır. Koltukların altında, koltuk ön yükleme kaynakları, iki yüzen koltukun bilyalı yüzeyini sıkıca takmasını sağlamak için konumlandırılmıştır. Top üst ve alt trunniyonlar tarafından sabitlenir, bu nedenle koltuk halkaları valf kapalı konumdayken çok fazla akış basıncı kuvveti karşılamaz. Servis sırasında, orta basınç ön koltuğu topa doğru iter ve kabarcık sıkı bir sızdırmazlık oluşturur.
