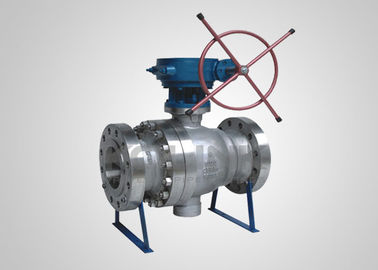

Trunnion monteli küresel vana, ortam basıncı altında hareket edebilen iki yüzer conta ile tasarlanmıştır. Contaların altında, iki yüzer contanın küre yüzeyine sıkıca tutunmasını sağlamak için conta ön yükleme yayları konumlandırılmıştır. Küre, üst ve alt trunnion'lar tarafından sabitlenir, böylece conta halkaları, vana kapalı konumdayken çok fazla akış basınç kuvveti uygulamaz. Servis sırasında, ortam basıncı ön contayı küreye doğru iter ve hava geçirmez bir sızdırmazlık oluşturur.
Küçük çalışma torku, contalarda küçük deformasyon, güvenilir sızdırmazlık performansı, uzun hizmet ömrü, trunnion monteli küresel vananın ana avantajlarıdır. Trunnion monteli küresel vanalar, uzun mesafe boru hatlarında ve çeşitli aşındırıcı veya aşındırıcı olmayan akışlara dayanabilen normal endüstriyel boru hatlarında yaygın olarak kullanılmaktadır.
Tasarım Özellikleri:
1. Çift Blok ve Tahliye (DBB) Fonksiyonu
Kapalı konumda, yaylı conta halkaları, vana uçlarından gelen basınca karşı, gövde boşluğu conta yüzeyleri arasında havalandırma vanası ve tahliye vanası aracılığıyla havalandırıldığında, pozitif bir sızdırmazlık sağlar. Havalandırma vanası ayrıca conta sıkılığını test etmek için de kullanılabilir. Ek olarak, gövde boşluğundaki birikintiler, contalara zarar vermemek için alt tahliye deliğinden temizlenebilir ve tahliye edilebilir.
2. Düşük Çalışma Torku
Trunnion monteli bir küresel vana, bir trunnion monteli küre ve ortam basıncı altında hareket edebilen iki yüzer contaya sahiptir. Kendinden yağlamalı PTFE conta ekleri ve kayar yatak, contalar ve küre arasındaki sürtünmeyi minimuma indirerek, çalışma basıncı altında daha düşük tork elde edebilir.
3. Acil Durum Sızdırmazlık Cihazı
6″'ten (DN150) büyük trunnion monteli küresel vanalar için, mil ve conta alanlarında sızdırmazlık maddesi enjeksiyon cihazları bulunmaktadır. Conta halkaları veya mil O-ringi kazara hasar görürse, enjeksiyon bağlantı parçaları aracılığıyla acil durum sızdırmazlık maddesi enjeksiyonu, conta ve mil alanlarındaki ortam sızıntısını önleyebilir. Sızdırmazlık maddesi enjeksiyon sistemi ayrıca contaların yağlanması için de kullanılabilir.
4. Yangına Dayanıklı Tasarım
Boru ve vanada yangın kazara meydana gelirse, PTFE, kauçuk veya diğer metal olmayan malzemelerden yapılmış conta halkaları, mil O-ringleri yüksek sıcaklıkta yanabilir ve bu da vanaya büyük sızıntılara neden olabilir. Yangına dayanıklı conta tasarımı, küre ve conta arasında bir önlem tasarımıdır. Vana conta eklentisi yandıktan sonra, ortam basıncı ve önceden yüklenmiş yaylar, yardımcı bir metal-metal sızdırmazlık oluşturmak için ön contayı sürekli olarak küreye doğru itecek ve bu da vana sızıntısını etkili bir şekilde azaltabilir. Ek olarak, orta flanş sızdırmazlık contası, yüksek sıcaklıkta da sızdırmazlığı sağlayabilen metal spiral sarımlı contadan yapılmıştır. KOLINK küresel vanaların yangına dayanıklı tasarımı API 607'ye göre onaylanmıştır.
5. Anti-statik Yapı
Küresel vana, anti-statik cihazlarla donatılmıştır ve vananın çalışması sırasında sürtünme nedeniyle oluşan statik elektriği, boru hattı boyunca boşaltmak için mil aracılığıyla küre ve gövde arasında bir statik kanal oluşturabilir, elektrik kıvılcımından kaynaklanabilecek yangın veya patlamayı önleyerek sistem güvenliğini sağlar.
6. Güvenilir conta sızdırmazlık yapısı
Önceden yüklenmiş yaylar, 2 yüzer conta ve küre arasında sıkı bir sızdırmazlık sağlamak için konumlandırılmıştır. Ek olarak, yüksek basınç altında, ortam basıncı ön contayı küreye sıkıca iterek güvenilir conta sızdırmazlığı sağlar.
9. Emniyet Tahliye Cihazı
Küresel vana birincil ve ikincil conta sızdırmazlığı ile tasarlandığından, orta boşluk kendi kendine basıncı tahliye edemez. Bu durumda, vananın iç boşluğunda ortamın termal genleşmesinden kaynaklanabilecek aşırı basınç hasarı tehlikesini önlemek için gövdeye emniyet tahliye vanaları takılmıştır.
11. Patlamaya Dayanıklı Mil
Mil, alt ucunda entegre bir yakayla işlenmiştir ve vana iç boşluğundan takılır, böylece mil, vana boynu tarafından bloke edilir ve vana boşluğunda anormal basınç yükselme koşulunda bile ortam tarafından dışarı atılmaz.
