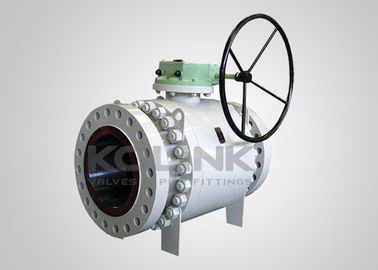

Tam portlu Trunnion Top Valve Tam delikli Yangın geçirmez Anti-statik Patlama Kanıtlı Kök

Tam Port Trunnion Ball Valve Tam boru Kalıp Çelik Döşeme İşletiliyor

Tam boru valfi için, toptaki boru çapı borunun iç çapıyla aynıdır.Düşük delikli bir valf, üzerinde bulunduğu borunun iç çapından daha küçük bir delik çapına sahiptir..

Tam port tasarımı, minimum akış direnci, basınç düşüşü ve kavitasyonu sağlar.Basınç düşüşünün pompa performansını etkileyebileceği durumlardaAyrıca, akış kısıtlamalarının malzemelerde ayrımlara neden olabileceği ve böylece borulardaki akışı azaltabileceği karışık sıvıları ve katıları içeren akışlarda da kullanılırlar.

Tam delikli valflerin başka bir nedeni temizliktir.Bir domuz, boruların ve valflerin içini temizlemek için boru sisteminden itilen bir topu andırırTam kapalı bir valf bu tür bir uygulama için kritiktir çünkü bir domuz düşük kapalı bir valfe sıkışır.

Öte yandan, basınç düşüşünün, akışta türbülansın ve malzeme özelliklerinin endişeli olmadığı yerlerde, azaltılmış portlu top valfleri kullanılır.Ayrıca daha küçük boyut ve daha düşük maliyet avantajlarına sahiptirler.

Trunnion Montajlı Top Valflarının Özellikleri:
Düşük çalışma tork için trunnion monte top
Yüzen yaylı koltuk
Çift Blok ve Kanama (DBB)
Beden bölünmüş, son giriş.
2 parçalı veya 3 parçalı gövde
Domuz yakalama operasyonu için tam liman
API 607'ye göre yangın güvenliği
Antistatik cihaz
Patlama karşıtı sap

Acil durum mühürleme cihazı

Valfın orta boşluğunda otomatik basınç indirme
Döviz çalışması veya aktüatör kullanılabilir

ISO 5211'e göre seçmeli doğrudan montaj

İsteğe bağlı kilitleme cihazı

İsteğe bağlı kök genişlemesi

Trunnion Montajlı Top Valfları için Uygulanabilir Standartlar:

a) Tasarım ve Üretim: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Yangın güvenliği: API 607, API 6FA
c) Yüz yüze: API B16.10, API 6D, EN 558, DIN 3202
d) Son Bağlantı: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Test ve Denetim: API 6D, EN 12266, API 598
