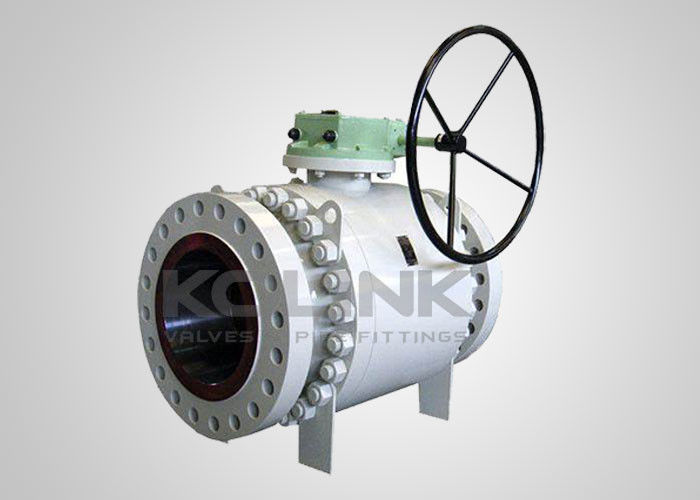

Full Port Trunnion Ball Valve Yangın Güvenliği API 607 DN 50-900

Tam Geçişli Trunnion Küresel Vana Tam geçişli Dövme Çelik Dişli Tahrikli

Tam geçişli vana için, küre içindeki delik çapı, boru ile aynı iç çapa sahiptir, oysa azaltılmış geçişli bir vananın, boru hattının iç çapından daha küçük bir delik çapı vardır.

Tam geçişli tasarım, minimum akış direnci, basınç düşüşü ve kavitasyon sağlar. Tam geçişli küresel vanalar, düşük akış dirençlerinin değerli olduğu yerlerde, örneğin pompa emme borularında, basınç düşüşünün pompa performansını etkileyebileceği yerlerde kullanılır. Ayrıca, akış kısıtlamalarının malzemelerde birikmelere ve dolayısıyla borulardaki akışı azaltmasına neden olabileceği karışık sıvı ve katı içeren akışlarda da kullanılırlar.

Tam geçişli vanaların bir diğer nedeni de temizlemedir. Petrol ve gaz endüstrisinde bir 'domuz'u bir boru sisteminden geçirmek yaygın bir uygulamadır. Bir 'domuz', boruların ve vanaların içini temizlemek için boru sisteminden itilen bir topa benzer. Tam geçişli bir vana, bir domuzun azaltılmış geçişli bir vanaya takılacağı için bu tür bir uygulama için kritiktir.

Öte yandan, basınç düşüşü, akıştaki türbülans ve malzeme özelliklerinin bir endişe olmadığı yerlerde azaltılmış geçişli küresel vanalar kullanılır. Ayrıca daha küçük boyut ve daha düşük maliyet avantajlarına da sahiptirler.

• Düşük çalışma torku için Trunnion Monteli Küre
• Yüzer Yay Yüklü Sızdırmazlık
• Çift Blok ve Tahliye (DBB)
• Bölünmüş Gövde, Uç Girişi
• 2 Parçalı veya 3 Parçalı Gövde
• Domuz Uygulaması için Tam Geçiş
• API 607'ye göre Yangına Dayanıklı
• Antistatik Cihaz
• Patlamaya Karşı Korumalı Mil
• Acil durum sızdırmazlık cihazı
• Vanaların Orta Boşluğunda Otomatik Basınç Tahliyesi
• Dişli Çalıştırma veya Aktüatör Mevcut
• ISO 5211'e İsteğe Bağlı Doğrudan Montaj
• İsteğe Bağlı Kilitleme Cihazı
• İsteğe Bağlı Mil Uzantısı

• Tasarım ve İmalat: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
• Yangına dayanıklı: API 607, API 6FA
• Yüz yüze: API B16.10, API 6D, EN 558, DIN 3202
• Uç Bağlantısı: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
• Test ve Denetim: API 6D, EN 12266, API 598
