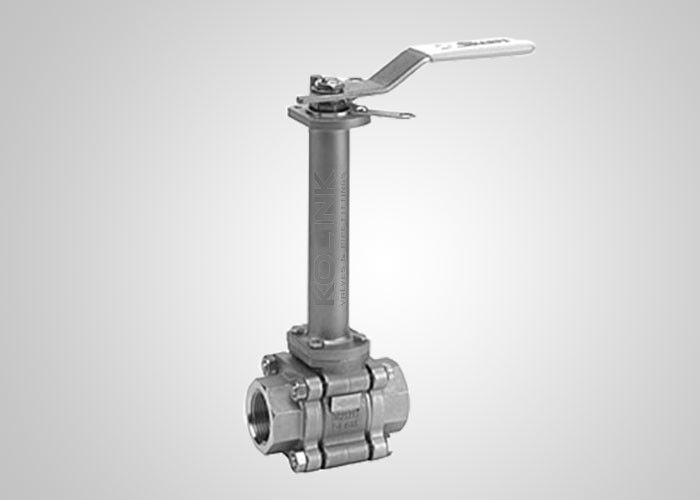

Kriyojenik küre valfleri hava ayırma tesislerinde, LNG deposu, dağıtım ve nakliye, havacılık, petrokimya ve tıbbi endüstrilerde kullanılır.Çok düşük sıcaklıklarda ve en zorlu ortamlarda, Kriyojenik top valflerin sürekli olarak yüksek akış kapasitesi, sıkı kapatma, enerji verimliliği ve uzun servissiz yaşamı göstermesi gerekir.
Tasarım Özellikleri:
Bu valflerin güvenli sızıntı oranları sağlamak için çalıştırılması gerekmektedir.-500C altında kullanılmasını önerilen valfler, operatörü ve sap mühürünü soğuk sıcaklıktan ayıran genişletilmiş bir kapağıyla tasarlanmıştır..
Valf kapalı pozisyonda olduğunda, valfın orta boşluğunda sıkışmış düşük sıcaklıklı sıvı, anormal bir sıcaklık artışı durumunda gazlanmaya maruz kalır.Bu da boşluğun içindeki hızla genişlemesine ve basınç artışına neden olur.Kolink Kriyojenik Küre Valfı, hem sap yuvasında hem de küre yüzünün yukarısında havalandırma delikleri ile tek yönlü olarak tasarlanmıştır.yükselen basıncın valf içinde sıkışmasını önlemek. Her valf yanlış kurulum önlemek için akış yönü ok ile işaretlenmiştir.
Kökün birincil mühürlenmesi ve taşıması, bu parçaları düşük sıcaklıklardan korumak ve patlama geçirmez bir sap tasarımı sağlamak için uzatılmış sapın paketleme ucuna yakın yer almaktadır.Ağacı paketlemeyi sağlayan canlı yüklü kök ambalajı, uzantının üst kısmında yer almaktadır.Servis ortamı ile reaksiyona girebilecek tüm yağ ve yağları çıkarmak için valfler özel olarak temizlenir.
Kriyojenik küre valfleri yüzen veya trunnion monte edilmiş küre ve yan giriş veya üst giriş gövde tasarımı ile mevcuttur.Koltuk ve dikiş malzemeleri, sızıntı oranı ve kaçak emisyonun en zorlu gereksinimlerini karşılamak için tasarlanmış ve seçilmiştir.Farklı malzemelerden yapılmış valf vücutları çeşitli farklı sıcaklıklara uygundur. Yüksek yoğunluklu koltuklar ve mühürler ile Kolink kriyojenik top valfi -196 °C altında çalışabilir.
Malzeme Seçimi:
Genel çelik düşük sıcaklıkta soğuk kırılganlık gösterir.Vücut malzemelerinin en düşük çalışma sıcaklığı için aşağıdaki tabloya bakınız.Düşük sıcaklıklı malzemeler standart gereksinimlere göre düşük sıcaklıklı darbe testine maruz bırakılır.
-100°C'den daha düşük çalışma sıcaklığı olan valfler için, gövde, kapağı ve sapı, top ve koltuk kaba işlenmeden sonra kriyojenik bir tedavi gerektirir ve paketleme, dikiş,Boğaz ve fındık da düşük sıcaklık koşulları için uygun malzemelerden yapılmalıdır..
Sözleşme gereksinimlerine göre, düşük sıcaklıklarda çalışma torkunu, mühürleme performansını ve diğer göstergelerini test etmek için kriyojenik test yapılabilir.
Yapı tasarımı ve işleme ve üretim özellikleri
Kriyojenik Top Valflarının Özellikleri:
- Genişletilmiş motoru
- Kök ve top üzerindeki havalandırma delikleri
- Tek yönlü akış
- Basınç salınımı için sap ve topuğundaki havalandırma delikleri
- Canlı yüklenmiş kök ambalajı
- Sıfırlama İşlemi
- Düşük sıcaklıklı malzeme seçenekleri
- API 607'ye göre yangın güvenliği
- Antistatik cihaz
- Patlama karşıtı sap
- Döviz çalışması veya aktüatör kullanılabilir
- İsteğe bağlı ISO 15848 uyarınca düşük emisyonlu ambalaj
Kriyojenik küre valflerin uygulanabilir standartları:
- Tasarım ve Üretim: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
- Yangın güvenliği: API 607, API 6FA
- Yüz yüze: API B16.10, API 6D, EN 558, DIN 3202
- Son Bağlantı: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
- Test ve Denetim: API 6D, EN 12266, API 598
