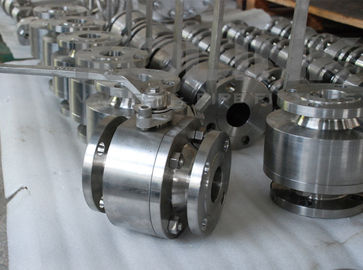

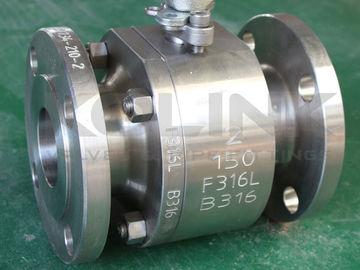

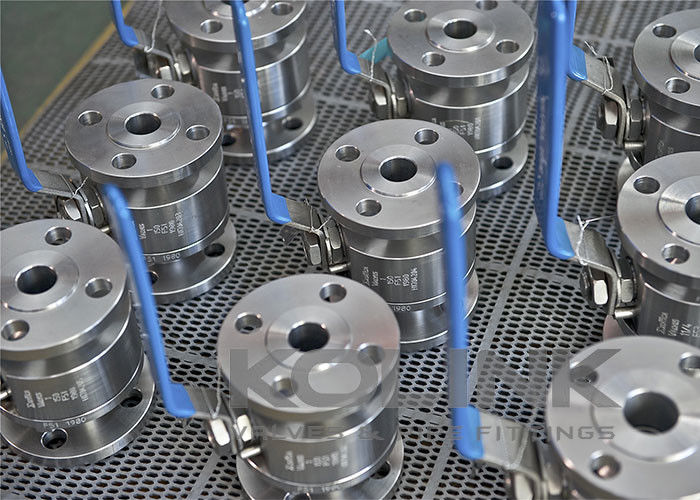

Dövme Çelik Yüzer Küresel Vana Sınıf 150-1500 Flanşlı

Yüzen top valfleri normalde esnek bir koltukla tasarlanır. Orta basınç düşük olduğunda, koltuk ve top arasındaki temas alanı daha küçüktür.güvenilir bir mühürleme sağlamak için temas bölgesinde daha yüksek bir basınç oluştururOrta basınç yükseldiğinde, koltuk ve topun temas alanı koltukun elastik deformasyonuyla birlikte daha büyük olur.Böylece koltuk hasar görmeden daha yüksek orta itiş gücüne dayanabilir..

Tüp ve valfte kazara yangın meydana gelirse, PTFE veya diğer metal olmayan malzemelerden yapılmış koltuk halkası yüksek sıcaklıkta yanıp, valfe büyük bir sızıntıya neden olabilir.Yangın geçirmez koltuk tasarımı, top ve koltuk arasındaki önlem tasarımıdır.Valf koltuğu yandıktan sonra, orta basınç, topu sürekli olarak aşağıdaki metal mühürlenmeye doğru iterek yardımcı bir metal-metal mühürlenme oluşturacaktır.Valf sızıntısını etkili bir şekilde azaltabilecekEk olarak, orta flange mühürleme dikiş, yüksek sıcaklıkta mühürlenmeyi de sağlayabilecek metal spiral sarmaşıklı bir dikişten yapılmıştır.KOLINK top valflerinin yangın güvenliği tasarımı API 607 uyarınca onaylanmıştır..

Kök, alt ucunda bütünleşik bir tasma ile işlenir ve vana iç boşluğundan monte edilir.Böylece sap, valf boynunda engellenir ve valf boşluğundaki anormal basınç artışı koşulunda bile ortam tarafından patlatılmaz.Ek olarak, ateş durumunda kök ambalajı yandıktan sonra sızıntıyı önlemek için, sap omuz ve vücut teması arasındaki itme yıkayıcı pozitif bir mühür oluşturur.Sıfırlama kuvveti orta basınç artışı ile artacaktır, çeşitli basınçlar altında güvenilir bir sapıklık sağlamasını sağlamak, sızıntıyı önlemek ve kaza yayılmasını önlemek için.

Chevron paketleme, damla paketlemesinin mühürlenmesini daha güvenilir hale getirmek için bez bölgesindeki orta basınç karşısında mühürleme basıncını etkili bir şekilde ayarlayabilir.

Top valfi anti-statik cihazlarla donatılmıştır ve gövdenin üzerinden top ve vücut arasında statik bir kanal oluşturabilir.Valf çalışması sırasında sürtünme nedeniyle oluşturulan statik elektrik boşaltmak için, elektrik kıvılcımından kaynaklanabilecek yangını veya patlamayı önlemek ve sistem güvenliğini sağlamak için boru hattından geçmek.

Manüel top valfi tamamen açık veya tamamen kapalıyken pozisyonuna kilitlenebilir. Kilitleme deliği olan konumlandırma parçası, valfin yanlış çalışmasını önlemek için tasarlanmıştır.Ayrıca boru hattı titreşiminden veya diğer öngörülemeyen faktörlerden dolayı valflerin kazara açılmasını veya kapatılmasını önleyebilir.Özellikle yanıcı ve patlayıcı petrol, kimyasal ve tıbbi boru hatları veya saha boruları için etkilidir.

Ayrıca, anahtarla monte edilen sapın başı çift boyutlu bir tasarım benimser. Valf açıkken, valf anahtarı boru hattına paraleldir ve valf tamamen kapandığında,Anahtar boru hattına diktir., böylece valfın tamamen açık ve kapalı belirtileri yanlış anlaşılmamalıdır.

• Yüzen top tipi
• Beden bölünmüş, son giriş.
• 2 parçalı veya 3 parçalı gövde
• Tam bağlantı noktası veya kısaltma noktası
• API 607'ye göre yangın güvenliği
• Antistatik cihaz
• Patlama karşıtı sap
• Döviz çalışması veya aktüatör kullanılabilir
• İsteğe bağlı kilitleme cihazı
• İsteğe bağlı ISO 5211 doğrudan montaj yastığı
• Seçilebilir Metal koltuk tasarımı
• İsteğe bağlı ISO 15848 uyarınca düşük emisyonlu ambalaj

• Tasarım ve Üretim:API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
• b) Yangın güvenliği:API 607, API 6FA
• c) Yüz yüze:API B16.10, API 6D, EN 558, DIN 3202
• d) Son Bağlantı:ASME B16.5, EN 1092, JIS B2220, ASME B16.25
• e) Test ve Denetim:API 6D, EN 12266, API 598
