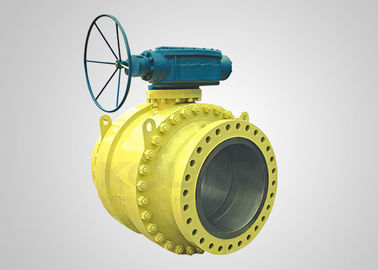

API 6D 3-PC Trunnion Montajlı Top Valf Dayanıklı WCB A105 CF8 F304

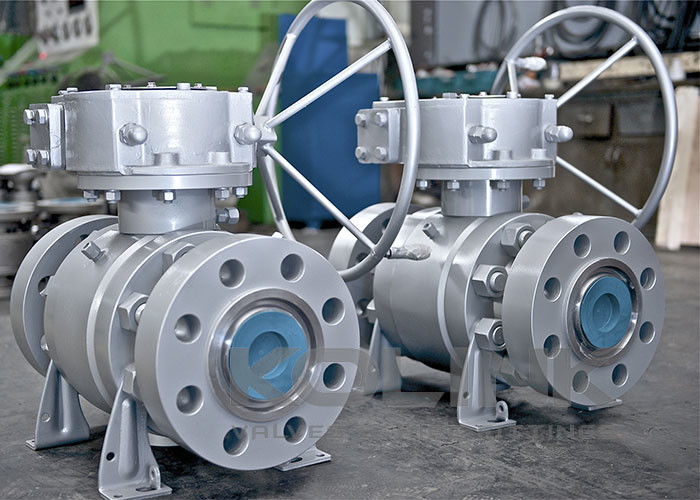

3-PC Trunnion_Mounted Ball Valve dökme çelik WCB Gear çalıştırılır

Trunnion takılı küre valfi, orta basınç altında hareket edebilen iki yüzen koltukla tasarlanmıştır.Koltuk ön yükleme yayları, iki yüzen koltukun top yüzeyini sıkıca bağlamasını sağlamak için yerleştirilmiştir.Top, üst ve alt trunnionlarla sabitlenir, bu nedenle valf kapalı pozisyondayken koltuk halkaları çok fazla akış basıncı kuvveti sağlamaz.orta basınç ön koltuğu topu itmektedir, kabarcık sıkı bir mühür oluşturur.

Küçük çalışma tork, koltuklarda küçük deformasyon, güvenilir mühürleme performansı, uzun kullanım ömrü, trunnion monte edilmiş top valfinin ana avantajıdır.Trunnion montajlı top valfleri, çeşitli koroziv veya koroziv olmayan akışlara dayanabilen uzun mesafeli boru hattında ve normal endüstriyel boru hattında yaygın olarak kullanılır.

Trunnion Montajlı Top Valflarının Özellikleri:
Trunnion üzerine monte edilmiş top
Yüzen yaylı koltuk
Çift Blok ve Kanama (DBB)
Beden bölünmüş, son giriş.
2 parçalı veya 3 parçalı gövde
Domuz yakalama operasyonu için tam liman
API 607'ye göre yangın güvenliği
Antistatik cihaz
Patlama karşıtı sap
Döviz çalışması veya aktüatör kullanılabilir

ISO 5211'e göre seçmeli doğrudan montaj

İsteğe bağlı kilitleme cihazı

İsteğe bağlı kök genişlemesi

Trunnion Montajlı Top Valfları için Uygulanabilir Standartlar:

a) Tasarım ve Üretim: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Yangın güvenliği: API 607, API 6FA
c) Yüz yüze: API B16.10, API 6D, EN 558, DIN 3202
d) Son Bağlantı: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Test ve Denetim: API 6D, EN 12266, API 598
