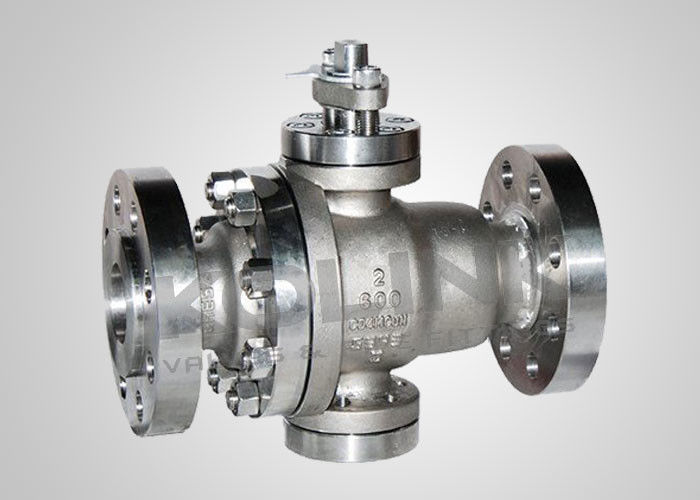

Yüksek sıcaklıklı madencilik hizmeti için metal koltuklu top valfi

Metal oturan yüzen top valfi Yüksek sıcaklık ve madencilik servisi

Metal-metal oturmuş top valfleri olağanüstü ısı dayanıklılığına sahiptir ve yumuşak koltukların kullanılamadığı kritik ve ağır servis uygulamalarında yaygın olarak kullanılır.Özellikle de servis kirliyken., abrasif, yüksek korozif, 500°C'ye kadar yüksek sıcaklıklarda veya hepsinin bir kombinasyonu.

Top valflerinin metal koltukları, neredeyse her uygulamaya ve ortama uygun olması için daha yumuşak malzemenin üzerinde sertlik için yapılan geniş bir yelpazede yüzey işlemleri ile donatılmıştır.Tungsten Karbidve sert Chrome Alaşım kaplama, ayrıca metalürjik bir bağ oluşturmak için temel metalle füzelenmiş olabilir,70 HRC'ye kadar sertliğe sahip, neredeyse gözenekli olmayan yüksek bütünlüklü mühürleme yüzeyi sağlayanKullanılan alaşımına bağlı olarak, top ve koltuğun kesin bir şekilde bir araya getirilmesi, sıkı bir şekilde kapanması için üstün bir arayüz oluşturur.Toplar yüksek hassasiyet ve süper ayna yüzey işleme ile işlenirBahçe önceden yüklü metal koltuklar, emniyetin güvenilirliğini ve istikrarlı çalışma torkunu sağlar.

Tasarım özellikleri:

1Top ve Koltuk Yüzeyi Sertleşme
Hizmet koşullarına göre HVOF kaplama, Nikel bazlı alaşımlar, Tungsten Karbid, Stellite alaşımları püskürtme kaynakları vb. dahil olmak üzere farklı top ve koltuk sertleştirme teknolojileri benimsenir.Sıcaklığa dayanıklılığı 540°C-600°C'ye ulaşabilir.Bu malzemeler aynı zamanda iyi aşınmaya ve darbeye dayanıklıdır.

2Esnek Valf Açma ve Kapatma
Yüksek sıcaklık altında, top ve koltuk termal genişleme nedeniyle genişler, iki koltuk arasında topun sıkışmasına neden olur.Yüksek sıcaklıkta esnek açılış ve kapanışı sağlayan termal genişleme emilebilir.

3Ateş güvenliği için mühürleme malzemeleri

Metal koltuklu top valflerinin dikişleri paslanmaz çelikten yapılır + esnek grafit spiral sarılmış ve ambalaj esnek grafit.Bu yangın geçirmez malzemeler yüksek sıcaklıkta vananın güvenilir mühürlenmesini sağlar, hatta yangın durumunda bile.

4Metal Koltuk Tasarımı
Metal oturma trunnionTop valfiValf kapandığında ve orta boşluk havalandırıldığında,Akıntı yukarı ve aşağıdaki koltuklar giriş ve çıkışta sıvıyı bağımsız olarak engeller., Çift Blok ve Kanama (DBB) işlevini sağlar.
Metal oturmuş yüzen top valfi, orta boşluktan akışkanın boşaltılmasını engelleyebilir ve normalde tek yönlü mühürlenme, vücutta akış yönü belirtilmiştir.İstek üzerine iki yönlü mühürleme yapısı da mevcuttur..

5Güvenilir Sıfırlama Performansı
Top ve öğütücü farklı pozisyonlarda döndürülürken, top yüzeyi yüksek yuvarlaklığa ve inceliğe kadar cilalanır.Hem yayla önceden yüklü hem de sıvı basıncı ile zorlanmış koltuk kapatması ile, metal oturmuş küre valflerinin sızıntı oranı ASME B16'nın IV seviyesini karşılayabilir.104.

Metal koltuklu küre valflerin özellikleri:
Yüzen top veya Trunnion üzerine monte edilmiş top tipi
Beden bölünmüş, son giriş.
2 parçalı veya 3 parçalı gövde

Tam liman
Yumuşak PTFE koltuğu olmadan tamamen ateş güvenlidir.
Antistatik Tasarım
Patlama karşıtı sap

Döviz çalışması veya aktüatör kullanılabilir

İsteğe bağlı ISO 15848 uyarınca düşük emisyonlu ambalaj

Yüzen küre valflerinin uygulanabilir standartları:
a) Tasarım ve Üretim: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Yangın güvenliği: API 607, API 6FA
c) Yüz yüze: API B16.10, API 6D, EN 558, DIN 3202
d) Son Bağlantı: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Test ve Denetim: API 6D, EN 12266, API 598
