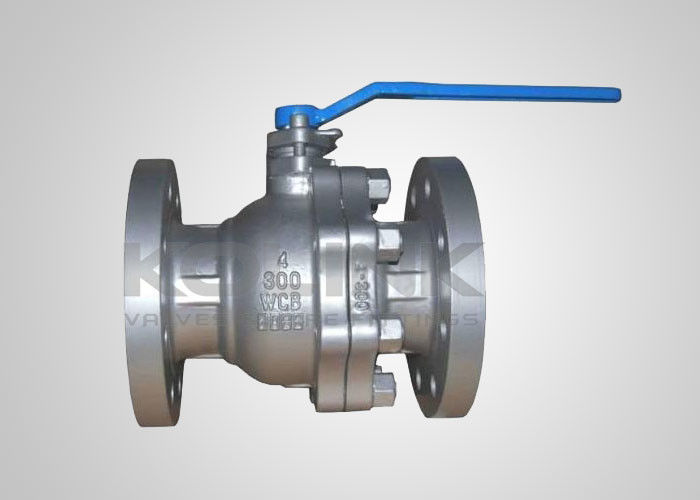

Yüklü çelik yüzen top valfi Sınıf 150-600 Yangına karşı API 607 Flanged

Yüklü çelik yüzen top valfi Sınıf 150-600 Yangına karşı API 607 Flanged

Yüzen top valfleri, çeyrek dönüş hızlı çalışması, valf konumunun görsel gösterimi, düz kesintisiz akış ve kompakt boyutlar sunar.Bir tanesi akıntı yukarısı ve diğeri de valfın akıntı aşağısı tarafındaYukarıdaki basınç, topu aşağıdaki koltuk halkasına itiyor, koltuğu sıkıştırarak sıvıyı kapatıyor ve kabarcık sıkılıklı bir mühürleme sağlıyor.Tam boru tasarımı, genel hat hizmetleri için akış kapasitesini en üst düzeye çıkarırken, valf boyunca basınç düşüşünü en aza indirir.

Yüzen küre valfi, esas olarak su, yağlar, doğal gaz, kimyasal çözücüler, asitler vb. sıkı kapatma ve bakım olmadan kullanılır.Valfi açmak veya kapatmak için tork küçüktür, bu nedenle esas olarak manuel işlem uygulanır..

Tasarım Özellikleri:

1Özel Koltuk Tasarımı
Yüzen top valfleri normalde esnek bir koltukla tasarlanır. Orta basınç düşük olduğunda, koltuk ve top arasındaki temas alanı daha küçüktür.güvenilir bir mühürleme sağlamak için temas bölgesinde daha yüksek bir basınç oluştururOrta basınç yükseldiğinde, koltuk ve topun temas alanı koltukun elastik deformasyonuyla birlikte daha büyük olur.Böylece koltuk hasar görmeden daha yüksek orta itiş gücüne dayanabilir..

2Yangın güvenliği tasarımı
Tüp ve valfte kazara yangın meydana gelirse, PTFE veya diğer metal olmayan malzemelerden yapılmış koltuk halkası yüksek sıcaklıkta yanıp, valfe büyük bir sızıntıya neden olabilir.Yangın geçirmez koltuk tasarımı, top ve koltuk arasındaki önlem tasarımıdır.Valf koltuğu yandıktan sonra, orta basınç, topu sürekli olarak aşağıdaki metal mühürlenmeye doğru iterek yardımcı bir metal-metal mühürlenme oluşturacaktır.Valf sızıntısını etkili bir şekilde azaltabilecekEk olarak, orta flange mühürleme dikiş, yüksek sıcaklıkta mühürlenmeyi de sağlayabilecek metal spiral sarmaşıklı bir dikişten yapılmıştır.KOLINK top valflerinin yangın güvenliği tasarımı API 607 uyarınca onaylanmıştır..

3. Patlama geçirmez ve sapın mühürlenmesi
Kök, alt ucunda bütünleşik bir yaka ile işlenir ve vana iç boşluğundan monte edilir.Böylece sap, valf boynunda engellenir ve valf boşluğundaki anormal basınç artışı koşulunda bile ortam tarafından patlatılmaz.Ek olarak, ateş durumunda kök ambalajı yandıktan sonra sızıntıyı önlemek için, sap omuz ve vücut teması arasındaki itme yıkayıcısı pozitif bir mühür oluşturur.Sıfırlama kuvveti orta basınç artışı ile artacaktır, çeşitli basınçlar altında güvenilir bir sapıklık sağlamasını sağlamak, sızıntıyı önlemek ve kaza yayılmasını önlemek için.

4Şefron paketleme.

Chevron paketleme, damla paketlemesinin mühürlenmesini daha güvenilir hale getirmek için bez bölgesindeki orta basınç karşısında mühürleme basıncını etkili bir şekilde ayarlayabilir.

5. Anti-statik yapısı
Top valfi anti-statik cihazlarla donatılmıştır ve gövdenin üzerinden top ile gövde arasında statik bir kanal oluşturabilir.Valf çalışması sırasında sürtünme nedeniyle oluşturulan statik elektrik boşaltmak için, elektrik kıvılcımından kaynaklanabilecek yangını veya patlamayı önlemek ve sistem güvenliğini sağlamak için boru hattından geçmek.

6.ValfKilitle.İzle Aygıt
Manüel top valfi tamamen açık veya tamamen kapalıyken pozisyonuna kilitlenebilir. Kilitleme deliği olan konumlandırma parçası, valfin yanlış çalışmasını önlemek için tasarlanmıştır.Ayrıca boru hattı titreşiminden veya diğer öngörülemeyen faktörlerden dolayı valflerin kazara açılmasını veya kapatılmasını önleyebilir.Özellikle yanıcı ve patlayıcı petrol, kimyasal ve tıbbi boru hatları veya saha boruları için etkilidir.

Ayrıca, anahtarla monte edilen sapın başı çift boyutlu bir tasarım benimser. Valf açıkken, valf anahtarı boru hattına paraleldir ve valf tamamen kapandığında,Anahtar boru hattına diktir., böylece valfın tamamen açık ve kapalı belirtileri yanlış anlaşılmamalıdır.

Yüzen Top Valflarının Özellikleri:
Yüzen top tipi
Beden bölünmüş, son giriş.
2 parçalı veya 3 parçalı gövde

Küçük akış direnci ile tam port
API 607'ye göre yangın güvenliği
Antistatik Tasarım
Patlama karşıtı sap

Döviz çalışması veya aktüatör kullanılabilir

Seçenek olarak, bahar yüklü paketleme

Seçilebilir Metal koltuk tasarımı

İsteğe bağlı ISO 15848 uyarınca düşük emisyonlu ambalaj

Yüzen küre valflerinin uygulanabilir standartları:
a) Tasarım ve Üretim: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Yangın güvenliği: API 607, API 6FA
c) Yüz yüze: API B16.10, API 6D, EN 558, DIN 3202
d) Son Bağlantı: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Test ve Denetim: API 6D, EN 12266, API 598
