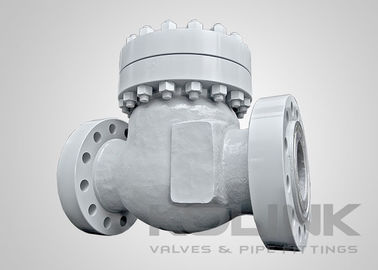

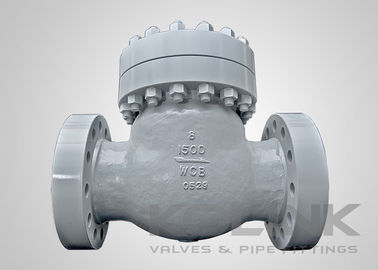

Yüksek basınç kontrol valfi yatay akış için salıncak flapper 600 - 2500 LB

Yüksek basınçlı kontrol valfi yatay akış için salıncak flapper

Swing kontrol valfleri, genel amaçlı kullanım için en yaygın ve en iyi kontrol valfidir.aynı boyutta diğer kontrol valfleri ile karşılaştırıldığındaBasit bir tasarımı var ve bakımı kolaydır.
Swing kontrol valfi, akış kuvvetlerinin diski kapalı konumdan tamamen açık konuma, valf gövdesinin içindeki menteşe durmasına karşı süpürücü bir kemer hareketiyle hareket ettirmesine izin vererek çalışır.Disk ve salıncak kol montajının ağırlığı ve ağırlık merkezinin konumu nedeniyleAkış kesintiye uğrarsa veya tersine dönerse, valf kapalı konuma dönecektir.Çarklı iğne üzerine monte edilmiş harici karşı ağırlıklar bazen kapanmış konuma dönen diskin tepki süresini ve hızını artırmak veya azaltmak için kullanılırOturma yüzeyleri tipik olarak düztür, bu da radyal diskin koltuğa yerleştirilmesinin kritik olmadığı anlamına gelir, ancak koltuğa düz olması gerekir.

Swing kontrol valf diskleri, sabit akışlı sistemlerde ve tamamen açık pozisyonda olmadıkça istikrarlı değildir.Dönüşün diski / sarmal montaj merkezi onun pivot noktasından adil bir mesafede olduğu gibi, akış durması veya tersine dönmesi durumunda swing kontrol vanellerinin kapanması nispeten uzun bir süre alacaktır.ters akış kuvvetleri akış ve basınç birikmesinden enerjiye büyük bir artış yaşayabilirBu durum, disk koltuğa çarptığında yüksek enerjili su çekici olabilir.

Swing Check Valve, valfi daha hızlı kapatmak ve çarpmayı önlemek için tasarlanmış bir kaldıraç ve ağırlık gibi birçok seçenekle geliştirilebilir.

Swing Check Valves'in özellikleri:
Swing Disc Tasarımı
Boltlu Kapak
İç Hinge Pin Tasarım Standartı
Vücudun içi Hinge Pin Tasarımı Mümkün
Yenilenebilir Koltuk
Flanşlı veya Butt kaynak uçları
Ekstra kaldıraç, karşı ağırlık ve amortisör mevcut

Swing Check Valves için uygulanabilir standartlar:
a) Tasarım ve Üretim:API 6D, BS 1868, ASME B16.34
b) Yüz yüze: API 6D, ASME B16.10, EN 558
c) Bağlantı sonu: ASME B16.5, ASME B16.25, EN 1092, JIS B2220
d) Test ve Denetim: API 6D, EN 12266, API 598, BS 6755
