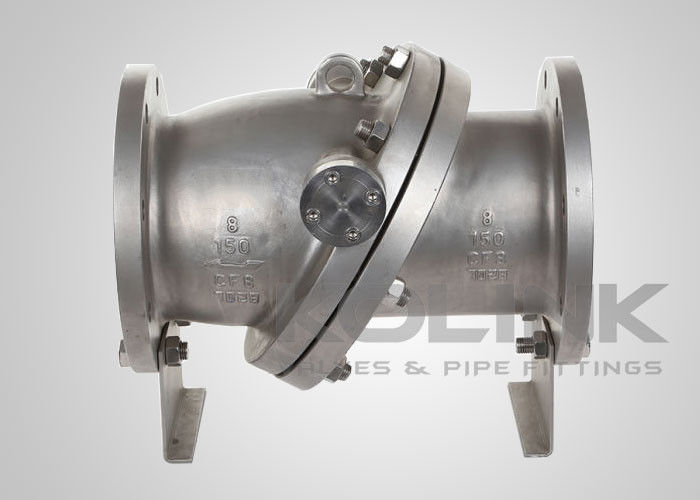

Eğilebilir Disk Kontrol Valfi, Hızlı Açma Düşük Baş Kaybı, dökme çelik paslanmaz

Eğlenme Disk Kontrol Valf dökme çelik Hızlı Açma Düşük baş kaybı

Eğimli disk kontrol valfleri, aynı büyüklükteki salınım kontrol valflerine göre biraz daha fazla basınç düşüşü üretir. Bu kontrol valfleri bir menteşe olmadan tek parça bir diske sahiptir. Akış kuvvetlerine yanıt olarak, bu kontrol valfleri, akış kuvvetlerine karşı daha fazla basınç düşürür.Diskin geometrisinde ve valf gövdesinin merkez çizgisinin biraz üstünde bulunan menteşe iğneleri hakkında disk döner. Diskin koltuk üzerine dönmesi nedeniyle, mühürleme yüzeylerinin konik olması gerekir.Düşük akış hızları ile disk istikrarını önemli ölçüde arttırır.

Eğimli disk kontrol valfleri, yüksek enerjili su çekici potansiyelini en aza indirmek için özel olarak tasarlanmıştır.Bu amaç, dönme diskinin merkezinin dönme noktasından kısa bir mesafeye yerleştirilmesiyle başarılır, böylece disk hızlıca akış durması veya akış tersine doğru kapanmasına izin verir.Disk, bazı tam açık akış koşulları altında makul ölçüde kararlıdır..

Bakım konusunda, eğimli disk kontrol valfleri salınım kontrol valflerinden daha zor.Disk ve gövde içi koltukların konik oturma yüzeyleri iyi bir şekilde eşleşmelidir., ve disk dönüm noktası kesin olmalıdır.

ÖzellikleriEğiliş diskiKontrol Valfıs:

Tek parça vücut tasarımı
Uzun yüz yüze, flens tipi
Hızlı çalıştırma için sıralı eğimli disk
Baharlı tasarım mevcut

Uygulanabilir StandartlarEğiliş diskiKontrol Valfıs:
a) Tasarım ve Üretim:API 6D, BS 1868, ASME B16.34
b) Yüz yüze: API 6D, ASME B16.10, EN 558
c) Bağlantı sonu: ASME B16.5, ASME B16.25, EN 1092, JIS B2220
d) Test ve Denetim: API 6D, EN 12266, API 598, BS 6755
