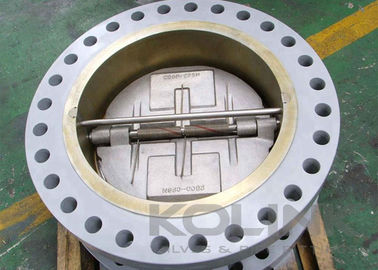

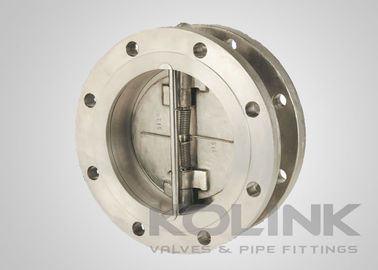

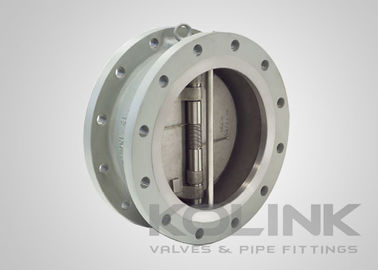

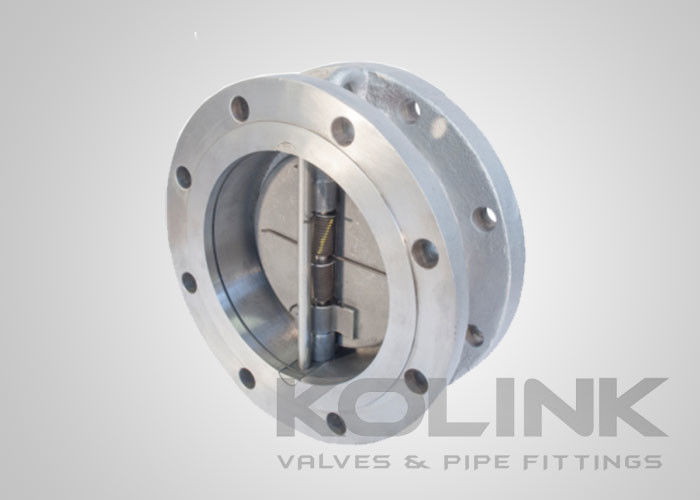

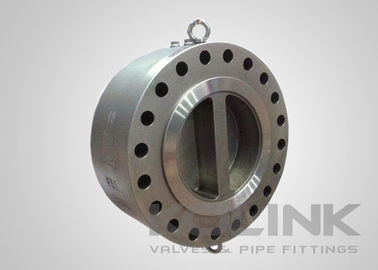

Flanged Double-Door Wafer Check Valve Paslanmaz Çelik Dayanıklı & Metal Oturuş

Flanged Double-Door Wafer Check Valve Paslanmaz Çelik Dayanıklı & Metal Oturuş

Çift plakalı kontrol valfleri, şapkası etrafında dönen iki yayla yüklü yarım ay şeklindeki diski içerir.Bu valflerin gerçek tasarımları tasarım modelleri ve üreticiler arasında değişir.Çoğunun birden fazla düz koltuğu vardır. Çift plakalı kontrol valf diski kısa dönme diski yolculuğuna sahiptir ve akış durmasına veya tersine dönmesine hızlı bir şekilde yanıt verir.Bu yüzden orta derecede su çekici potansiyeli var.Su çekici potansiyelini en aza indirmek için salınım kontrol valfinden biraz daha iyidir, ancak çok daha yüksek basınç düşüşü ile.

Tasarıma bağlı olarak, bakım çabası nispeten basitten zorlaşmaya kadar değişir.Çift plaka kontrol valfi aynı boyutta bir eğimli disk kontrol valfi ile karşılaştırıldığında daha yüksek bir basınç düşüşüne de neden olur.

Wafer kontrol valflerinin çoğu iki flans arasında kurulu olsa da, flanslı tip olması gerekmez.Bazı diğer uygulamalar, valflerin daha iyi hizalandırılması için kanatlı tip wafer kontrol valfine ihtiyaç duyabilir.Flanşlı valf vücudu müşterinin talebi üzerine dökülebilir veya dövülebilir.

ÖzellikleriFlanketliÇift plakalı wafer kontrol valfis:

Tek parça vücut tasarımı
Kısa Yüz yüze
Dört katlı plaka
Hızlı kapanma için yayla yüklü disk
Flanged Wafer Sonu

Uygulanabilir StandartlarFlanketliÇift plakalı wafer kontrol valfis:
a) Tasarım ve Üretim: API 6D, API 594
b) Yüz yüze: API 6D, ASME B16.10, EN 558
c) Bağlantı sonu: ASME B16.5, EN 1092, JIS B2220
d) Test ve Denetim: API 6D, EN 12266, API 598
