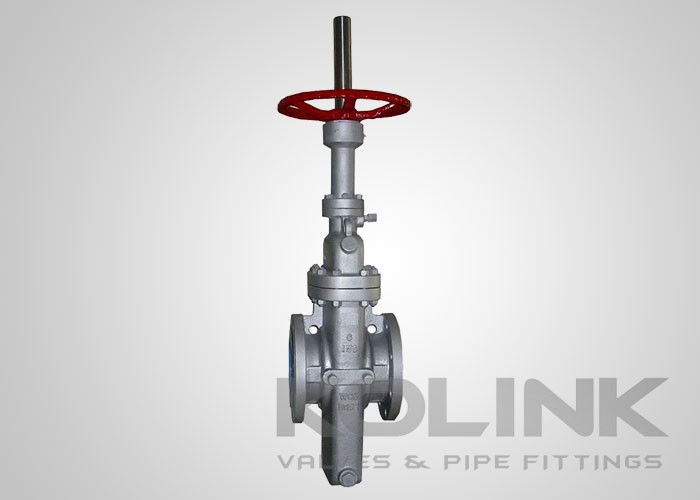

Tamamen Piggable Dökme Çelik Sürgülü Vana Sınıfı 150-2500

Geçişli sürgülü vanalar genellikle petrol ve gaz boru hatları için kullanılır.

Geçişli sürgülü vanalar, tam delikli, slab kapılı, yükselen milli OS&Y ve yüzer oturma yerleri ile üretilir. Slab kapı, aşındırıcı ve aşındırıcı sıvı ortamları dahil olmak üzere en zorlu hizmet koşulları için uygulanacak, kapı ve oturma yerleri arasında metalden metale sızdırmazlık sağlayan basit bir katı kapı tasarımıdır. Yüzer oturma yeri, slab kapıya uyacak şekilde tasarlanmıştır. Her oturma yeri ve gövde arasında bir Belleville yayı ve O-ring, slab kapıya karşı sıkı bir sızdırmazlık sağlar. Yüzer slab kapı, yüksek basınç farklı uygulamalarda dinamik olarak sıkı bir aşağı akış sızdırmazlığı elde etmek için hat basıncının doğal kuvvetini kullanır. Düşük basınç sızdırmazlığı, oturma yerini enerjilendiren ve korozyon ve birikintilerin birikmesini en aza indiren bir o-ring ile gerçekleştirilir. Yaygın kaplamalar mevcuttur.

Bu oturma yeri tasarımının standart özellikleri, çift blok ve tahliye kabiliyeti ve aşırı gövde basıncının otomatik olarak giderilmesidir.

Pürüzsüz, sürekli delik, vananın içindeki türbülansı en aza indirir ve açık konumdayken aynı uzunluk ve çaptaki bir borunun bir kısmına eşdeğer bir basınç düşüşü üretir. Oturma yüzeyleri akış akışının dışındadır ve bu nedenle akışın aşındırıcı etkisinden korunur. Piggler ve kazıyıcılar, vanadan zarar görmeden geçirilebilir.

Geçişli Slab Sürgülü vana tasarımı, bakımı en aza indirir ve kolaylaştırır, böylece servis işlemlerinin vanayı hattan çıkarmadan yapılmasına olanak tanır.

• Tam delikli geçiş portu, Tamamen takılabilir
• Yüzer slab kapı
• Yay/basınç yüklü oturma halkası ve tahliye vanası
• Yüksek ve düşük basınçta kabarcık sıkı kapanma
• Çift yönlü işlemler
• Çift Blok ve Tahliye performansı mevcuttur
• Oturma yüzeyleri akıştan kaynaklanan erozyondan korunur
• Konum göstergesi
• Çevrimiçi bakım için üstten giriş montajı
• Çeşitli çalıştırma (Elektrikli, Pnömatik ve Hidrolik aktüatörler)

• Tasarım ve İmalat: API 600, API 6D, BS 1414
• Yüz Yüze: API 6D, ASME B16.10, EN 558
• Bağlantı Ucu: ASME B16.5, ASME B16.25, EN 1092, EN 12627, JIS B2220
• Test: API 598, API 6D, EN 12266
